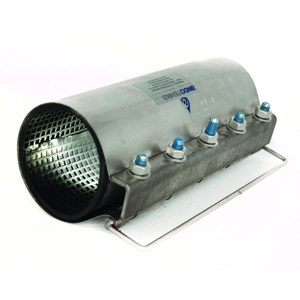

Jednostruke ø51-ø407 mm

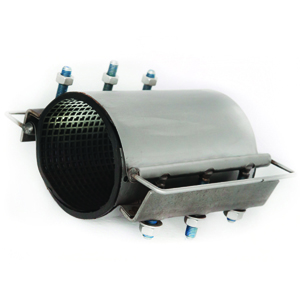

Dvostruke ø118-ø810 mm

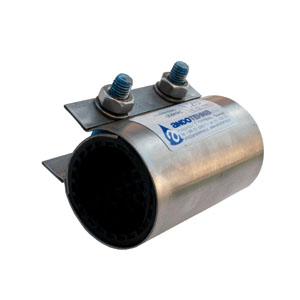

Mini AndoRe 1/2'' - 6/4''

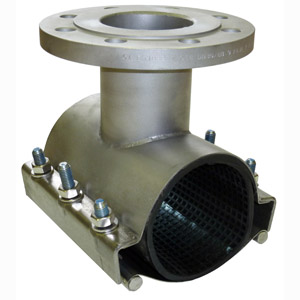

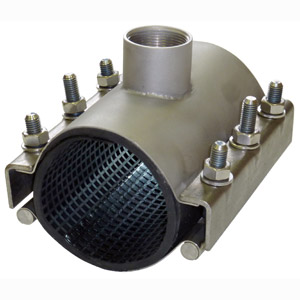

Andore obujmice sa izlazom

Andore obujmice sa izlazom

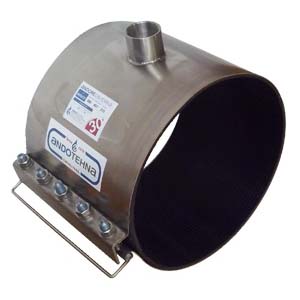

AndoRe na upit M400/T2''

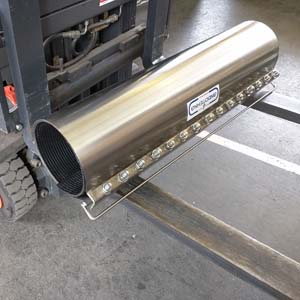

AndoRe na upit XXL215 L=1000mm

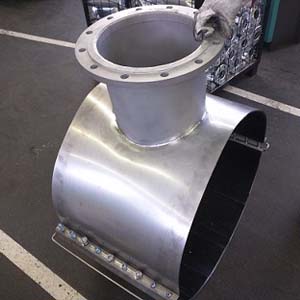

AndoRe na upit XLD800/T300

Prva AndoRe reparaturna obujmica u beskompromisni kvaliteti bila je izrađena već 1982. godine, a kontinuirani razvoj omogućuje korištenje najboljih materiala na tržištu. Jako smo pažljivi na materijale, koje ugrađujemo u spojnice, zato imamo za svaki materijal certifikate o kvaliteti. AndoRe obujmice proizvedene su da traju i tako produže životni vijek cjevovoda. Sigurni smo u kvalitetu naših obujmica, zato vam dajemo 10-godišnju garanciju.

AndoRe reparaturne obujmice koristimo za:

• vodovod
• vrućevod (do 115°C)
• plinovod
• uljevod
• za tlak:
       ø54 - ø190 do 16 Bar
       ø190 - ø400 do 10 Bar
       plinovod ø54 - ø407 do 4 Bar

PREDNOSTI ANDORE REPARATURNIH OBUJMICA:

• Jednostavna montaža zbog ručke i produženog vijka.
• Upotreba visokokvalitetnih materiala.
• Laka, stabilna i fleksibilna konstrukcija.
• Kvalitetna izrada bez oštrih rubova i tako nema mogućnosti oštećenja ruke.
• Svi dijelovi iz nehrđajućeg materijala, kojeg se može staviti u kisela tla i također u morsku vodu (verzija u A4 kvaliteti čelika).
• Postupak robotskog varenja neutralizira zvarove i homogenizira materijal te ga zaštiti od hrđanja.
• Labirintna EPDM brtva sa 0,5 cm velikim kvadratićima omogućava bolje dihtanje.
• 10 godina garancije!

OPSEG UPOTREBE
AndoRe reparaturne obujmice koristimo za oštećenja na svim cjevovodima (vodovod, kanalizacija, plinovod, uljevod, vrućevod) za sve materijale (ljevano željezo, ćelik, salonit, PE, PVC, duktil...) do temperature 115°C. Kvaliteta materijala omogućuje instalaciju u morsku vodu (verzija u A4 kvaliteti čelika) i kisela tla.
AndoRe reparaturne obujmice za plin, naftovod, veće tlake i temperature (HT verzija za temperature do 150°C) radimo na upit.

MATERIJALI
AndoRe reparaturna obujmica kompletno je izrađena iz nehrđajučeg čelika AISI 304, EN 1.4301 (sa 18% Cr i 10% Ni). Zvarovi su neutralizirani posebnim postupkom robotskog varenja. Vijci (M12 i M16) su zaštiteni prema zaribavanju posebnim plavim premazom. Ispitni tlak AndoRe obujmica ispunjava tehničke normative po DVGW W336. Labirintna brtva je izrađena iz EPDM po DIN EN 681.1, testirana po KTW i W270, za plin iz NBR po DIN EN 682. Svaka brtva ima pećat datuma proizvodnje. Svaka AndoRe reparaturna obujmica je pojedinačno pakirana u kartonsku kutiju za zaštitu od oštećenja i prljavštine. Svaka AndoRe reparaturna obujmica ima na kućištu graviran znak proizvođaća i tip obujmice.

MAKSIMALNI TLAK U CIJEVI
Vodovod i kanalizacija:
                    ø54 - ø190: 16 bar
                    ø190 - ø400: 10 bar
                    ø400 - ø800: 6 bar
Plinovod:
                    ø54 - ø407: 4 bar

ZATEZNI MOMENT
                    ø54 - ø130: max. 100 Nm
                    ø131 - ø407: max. 130 Nm

ODRŽAVANJE
AndoRe obujmice ne trebaju održavanja.

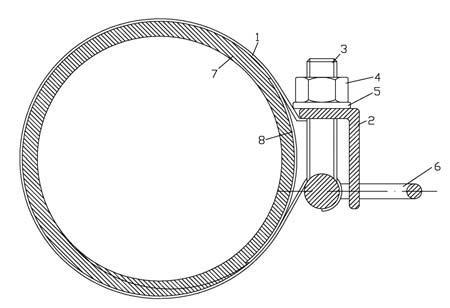

1 - Kućište A2 - 1.4301 / A4
2 - Spojni kutnik A2 - 1.4301 / A4
3 - Vijak A2 - 1.4301 / A4
4 - Matica A2 - 1.4301 / A4
5 - Podloška A2 - 1.4301 / A4
6 - Ručka za montažu A2 - 1.4301 / A4
7 - Brtva EPDM KTW/W270
8 - Zaštitni lim A2 - 1.4301 / A4

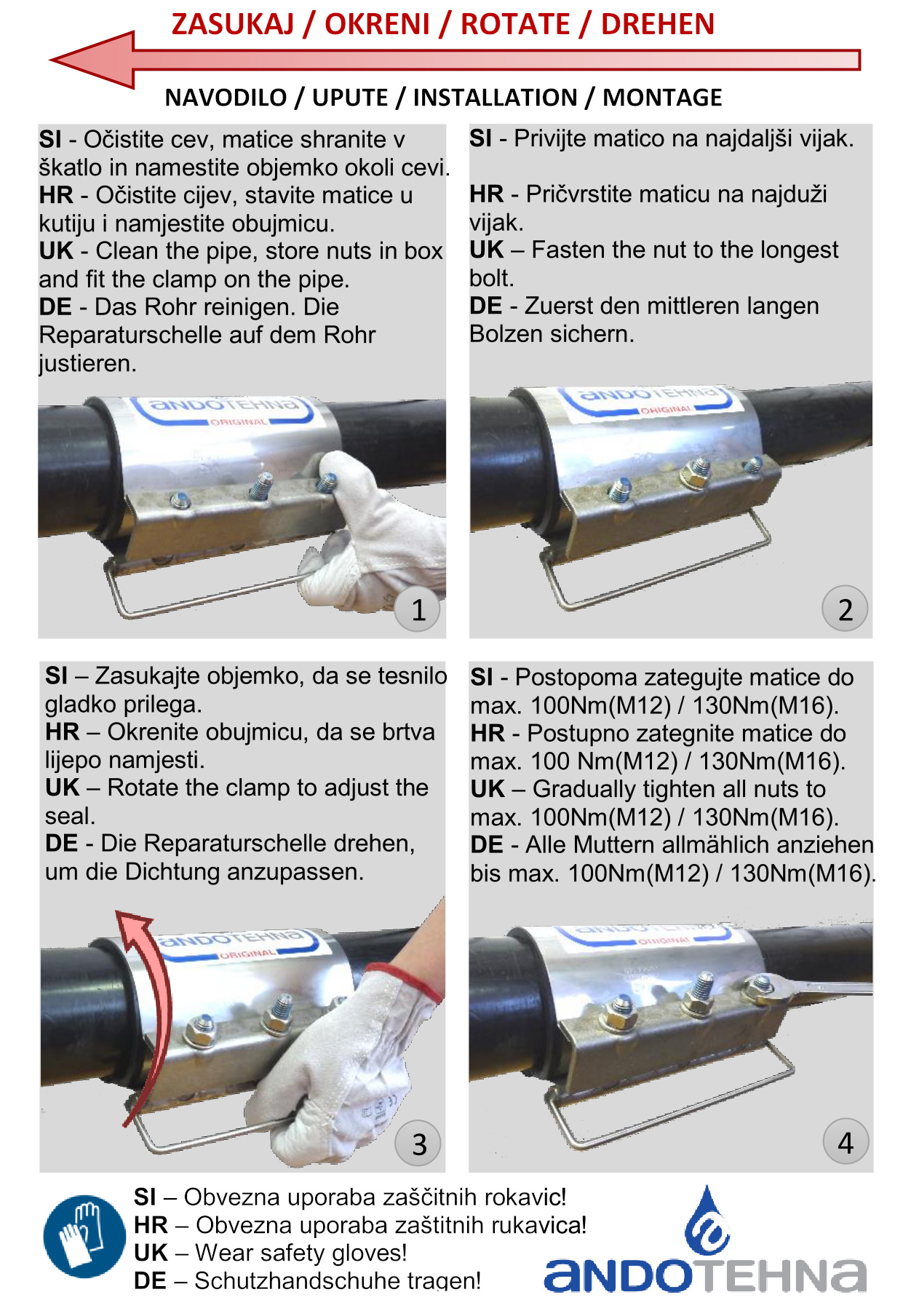

UPUTE ZA MONTAŽU

• Cijev mora biti čista i bez masnoća.
• Kada očistite cijev, namjestite Andore reparaturnu obujmicu okolo cijevi i je zatvorite u pomoć uzdužne ručke.
• Kada očistite cijev, namjestite Andore reparaturnu obujmicu okolo cijevi i je zatvorite u pomoć uzdužne ručke.
• Pričvrstite obujmicu sa motanjem matice na srednjem – najdužem vijku.
• Na ostale vijke rahlo pričvrstite matice.
• Namjestite brtvu sa okretanjem obujmice u pravi položaj (smjer od ručke prema maticama; smjer okretanja je zapisana na naljepnici). Zategnite matice jednakomjerno sa momentom (M12=100Nm, M16=130Nm).
• Kada je cijev posve prelomljena, morate neutralizirati sile, koje djeluju na cijev prije namještanja Andore reparaturne obujmice.
• Upozorenje: Andore reparaturne obujmice nisu primjerne za upotrebu kao zaštita od izvlačenja cijevnih spojeva.
• Andore reperaturne obujmice možemo koristiti na cijevima, koje su obložene sa tvorničkim omotom samo kada se omot čvrsto drži površine cijevi. U suprotnom slučaju je potrebno omot skinuti.
• Kada namjestite Andore reparaturnu obujmicu, ponovite tlačni test, kada je cijev još otkopana. Maksimalni radni tlak zavisi od medija i vanjskog promjera cijevi.

Andore garancija je ograničena kod upotrebe oštećenih materijala. Za specijalnu upotrebu mora korisnik provjeriti primjernost kod proizvođača, suprotno proizvođač ne može nositi odgovornost.
